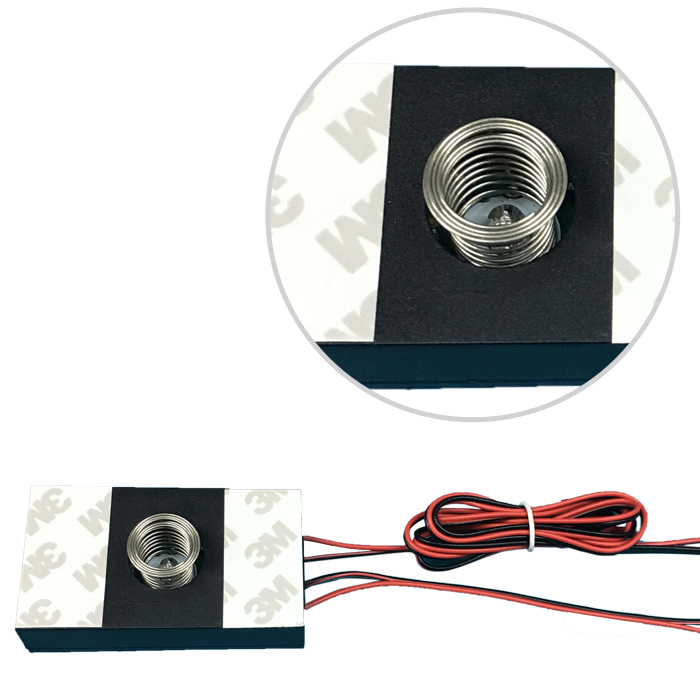

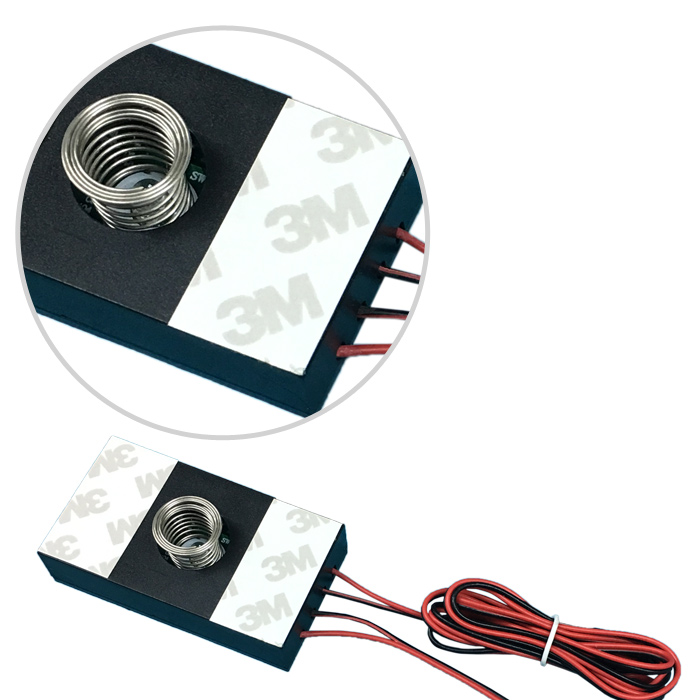

型號：XD-626

名稱：鏡面燈專用觸摸開關 (用于節能燈、光管、LED)

工作電壓：AC170-240V 50/60HZ

負載類型：節能燈、H管、LED燈具和各類家用電器

負載功率：≤15W

外觀尺寸：70X40X16mm

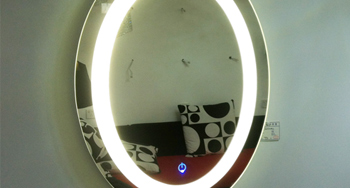

此開關是一款隔離觸摸感應開關，適用于有介質(如玻璃、亞克力、塑料、陶瓷等)燈體的各類燈具上，在隔離保護的情況下不用接觸金屬部件隔著玻璃就可以感應觸發開關工作，實現觸摸功能，安全性能高。開關使用無機械磨損，壽命長，開關安裝好后鏡子正面看不到開關配件，只是看到背光透出的觸摸標志，美觀又大方，是制做高端產品的明智選擇。

觸摸開關板上設計有背景燈，背景燈和觸摸開關設計為一體，當電源和開關連接好后，電源通電后開關板上的背景燈就點亮，背景燈為長亮。

觸摸開關功能：當人體第一次觸摸開燈，再次觸摸關燈，依次循環。

能保證用戶的安全用電，有突破吸收器，能有效的防止外界和對外界的干擾。

適用于有介質(如玻璃、亞克力、塑料、陶瓷等)的各類燈具。

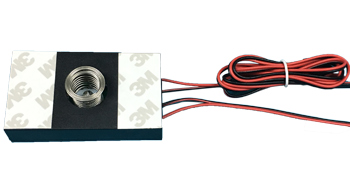

接線方式：黑線和紅線接AC220V輸入，另一黑線和蘭線為AC220V輸出接燈，黑色的觸摸頭安裝在鏡子的背面。

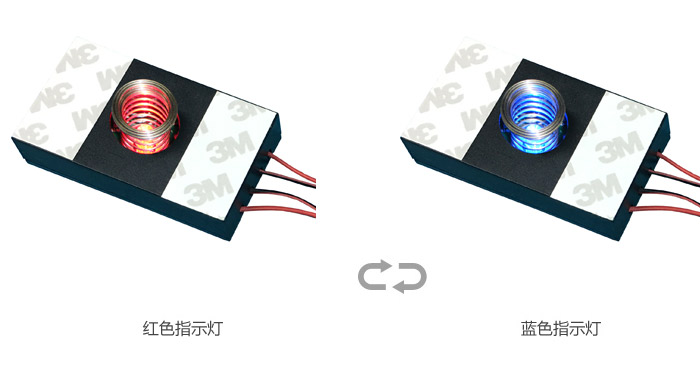

開、關燈顏色狀態變換效果圖

XD-626關燈壯態和開燈壯態是紅轉藍

注：安裝前請先切斷電源總開關。

01： 將主機上的：黑線和紅線接AC：220V輸入，另一條黑線和藍線為AC220V輸出接燈具。

02： 將主機用螺絲固定在所需的位置。

03： 在鏡面設計一個觸摸點，觸摸點大小直經10-18mm，首先要將鏡片觸摸點周圍的水銀打掉，打掉的水銀寬最好為1.5-2MM，打掉的水銀部位剛好背光也可以透出，一目了然的能看到觸摸位置，即美觀，又方便找到觸摸開關位

04： 安裝開關時在觸摸點上做一個中心十字線，開關盒上有三條箭頭線，三條箭頭線要對準觸摸點上的十字線的任意三條線,，(因為觸摸開關板上最中心直徑10mm 的位置為觸摸感應區域，所以一定要將觸摸開關板上的觸摸感應區域?qū)?zhǔn)鏡面打掉的水銀部位的觸摸點)，對準位后才能觸摸得到，觸摸板上自帶粘膠，粘膠表面有一張貼紙，把貼紙拿掉，對好位貼在鏡片反面即可，貼上后測試開關沒問題了要確保永久不脫落，可用其它方式再固定好。
